Khi Cảnh sát PCCC hoặc khách hàng yêu cầu phần mềm vẽ sơ đồ thoát hiểm, nhiều người làm Compliance, HSE hay Nhân sự thường lúng túng vì ngân sách hạn chế. Bài viết này hướng dẫn bạn tự vẽ bằng công cụ miễn phí và giới thiệu phần mềm chuyên dụng để tạo bản vẽ chuẩn PCCC.
Yêu cầu bắt buộc trong sơ đồ thoát hiểm
Theo quy định PCCC 2026, sơ đồ phải thể hiện đầy đủ:
- Vị trí bạn đang đứng (You are here)
- Trung tâm báo cháy và tủ điện chính
- Điểm tập trung khẩn cấp khi sơ tán
- Bình chữa cháy, lăng vòi, nút nhấn báo cháy
- Cửa thoát hiểm và hướng di chuyển (mũi tên)
- Tủ sơ cứu (nếu có)
⚠️ Lưu ý: Sơ đồ phải cập nhật khi thay đổi bố cục văn phòng. Treo ở vị trí dễ nhìn thấy (cạnh thang máy, lối ra vào).
Phần mềm vẽ sơ đồ thoát hiểm miễn phí
Microsoft Word/Excel (cơ bản)
Ưu điểm: Có sẵn trên máy, không cần cài thêm
Nhược điểm:
- Công cụ Line/Shape không linh hoạt
- Khó căn chỉnh tỷ lệ chính xác
- Không có thư viện biểu tượng PCCC chuẩn
Cách vẽ:
- Mở Word → Insert → Shapes
- Chọn Rectangle vẽ mặt bằng phòng
- Dùng Line/Arrow vẽ lối thoát
- Insert → Icons → tìm “fire extinguisher” cho biểu tượng
Phù hợp cho văn phòng nhỏ dưới 50m², yêu cầu đơn giản.
LibreCAD (miễn phí, mã nguồn mở)
Ưu điểm:
- Vẽ 2D chính xác theo tỷ lệ
- Hỗ trợ layer (lớp) để quản lý đối tượng
- Xuất file DWG/DXF tương thích AutoCAD
Nhược điểm: Giao diện phức tạp với người mới
Tải về: librecad.org (Windows/Mac/Linux)
Mẹo: Tạo block cho biểu tượng bình cháy, sau đó copy nhanh thay vì vẽ lại.

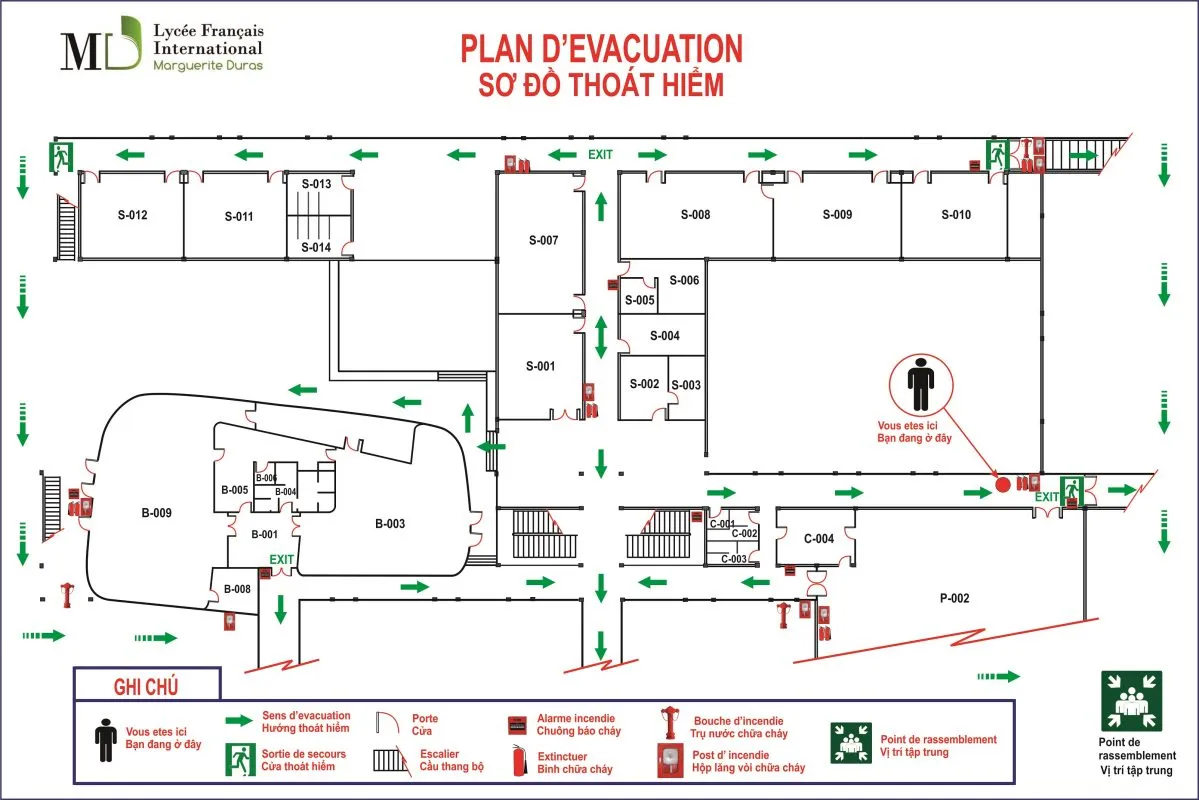

Mẫu sơ đồ thoát hiểm vẽ bằng phần mềm chuyên dụng với đầy đủ ký hiệu PCCC
Phần mềm vẽ sơ đồ thoát hiểm chuyên nghiệp
AutoCAD (trả phí)
Giá: 1.700 USD/năm (bản quyền chính thức)
Ưu điểm:
- Chuẩn ngành kiến trúc/kỹ thuật
- Thư viện block PCCC đầy đủ
- Vẽ chính xác đến mm, xuất PDF chất lượng cao
Nhược điểm: Đắt, cần thời gian học
⚠️ Cảnh báo: AutoCAD crack phổ biến trên mạng nhưng vi phạm bản quyền (phạt đến 200 triệu VNĐ theo Luật Sở hữu trí tuệ 2026) và có nguy cơ nhiễm malware. Nếu ngân sách hạn chế, dùng AutoCAD LT (rẻ hơn) hoặc LibreCAD.
CorelDRAW (trả phí)
Giá: 549 USD/năm
Ưu điểm:
- Giao diện thân thiện hơn AutoCAD
- Xử lý vector mượt, phù hợp thiết kế bảng hiệu
- Xuất file in ấn chất lượng cao (PDF, AI, EPS)
Nhược điểm: Không chính xác bằng CAD cho bản vẽ kỹ thuật
Phù hợp khi bạn cần in sơ đồ lên Alu, Mica, Inox với màu sắc đẹp mắt.
Lucidchart (online, freemium)
Giá: Miễn phí (giới hạn 3 tài liệu) | 7.95 USD/tháng (không giới hạn)
Ưu điểm:
- Vẽ trực tuyến, không cần cài đặt
- Thư viện Floor Plan có sẵn biểu tượng PCCC
- Chia sẻ link cho đồng nghiệp duyệt
Nhược điểm: Phụ thuộc internet, bản miễn phí hạn chế
Mẹo: Dùng template “Fire Escape Plan” có sẵn, chỉnh sửa theo mặt bằng thực tế.
Sơ đồ thoát hiểm văn phòng với ký hiệu cửa thoát hiểm và điểm tập trung
So sánh phần mềm vẽ sơ đồ thoát hiểm
| Phần mềm | Giá | Độ chính xác | Dễ học | Phù hợp |
|---|---|---|---|---|
| Word/Excel | Miễn phí | ★★☆☆☆ | ★★★★★ | VP nhỏ, tạm thời |
| LibreCAD | Miễn phí | ★★★★☆ | ★★☆☆☆ | Ngân sách 0đ |
| Lucidchart | 0-8$/tháng | ★★★☆☆ | ★★★★☆ | Làm nhanh, online |
| CorelDRAW | 549$/năm | ★★★☆☆ | ★★★☆☆ | In ấn đẹp |
| AutoCAD | 1700$/năm | ★★★★★ | ★★☆☆☆ | Dự án lớn, chuẩn kỹ thuật |
Quy trình vẽ sơ đồ thoát hiểm chuẩn
Bước 1: Đo đạc mặt bằng thực tế (dùng thước laser nếu có)
Bước 2: Vẽ khung tường, cửa, cầu thang theo tỷ lệ (thường 1:100 hoặc 1:50)
Bước 3: Đánh dấu thiết bị PCCC:
- Bình cháy: hình tròn đỏ có chữ “BC”
- Nút nhấn: hình vuông đỏ có chữ “NB”
- Cửa thoát hiểm: hình chữ nhật xanh lá có mũi tên
Bước 4: Vẽ mũi tên chỉ hướng thoát (màu xanh lá, nét đậm)
Bước 5: Ghi chú “BẠN ĐANG Ở ĐÂY” bằng sao đỏ
Bước 6: Thêm chú thích: “Khi có cháy nổ: Bình tĩnh → Đi theo mũi tên → Tập trung tại [vị trí]”
⚠️ Quan trọng: In thử A4 trước khi in lớn. Kiểm tra chữ có đọc được từ xa 2m không.

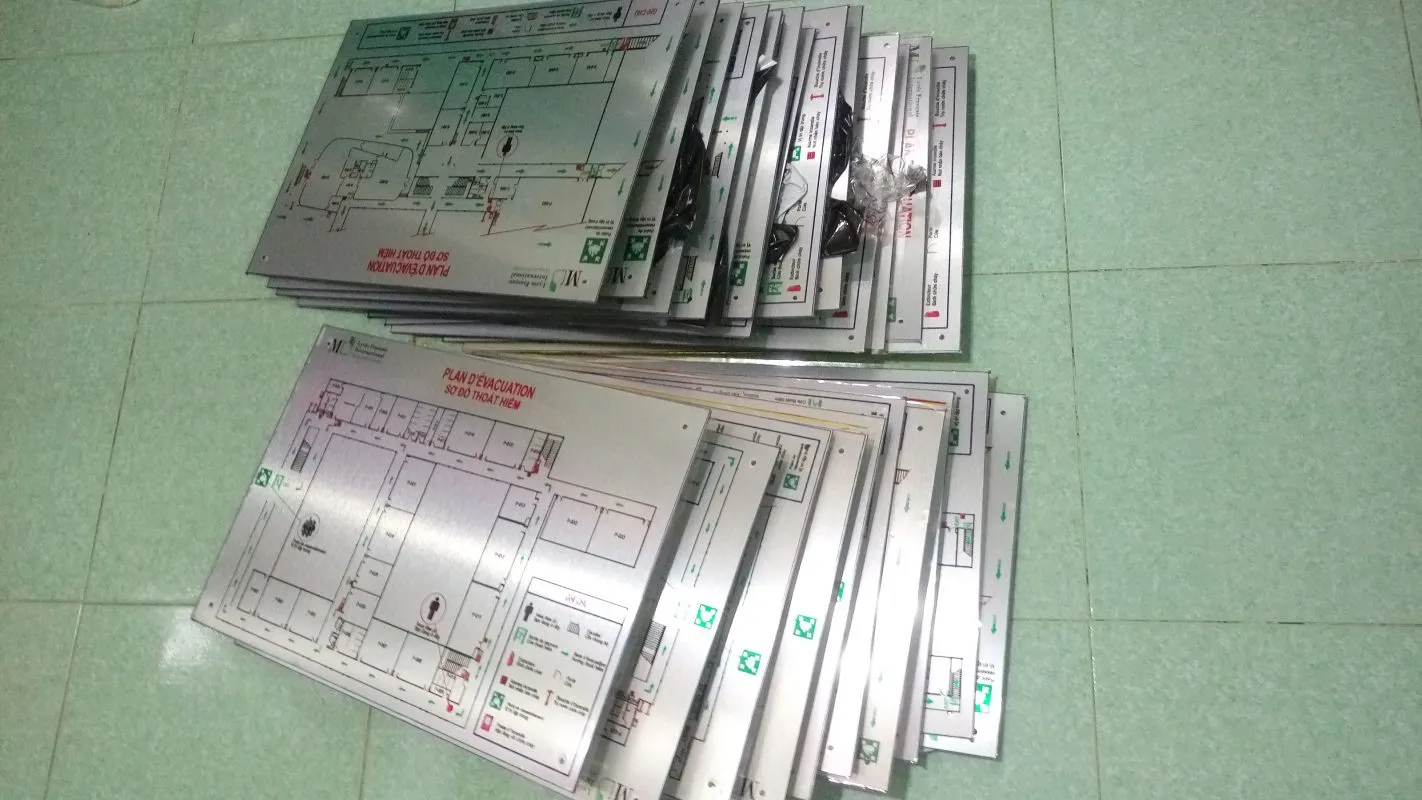

Sơ đồ thoát hiểm chung cư với nhiều tầng và lối thoát khẩn cấp
Chất liệu in sơ đồ thoát hiểm
Alu (Nhôm Composite): Bền 5-7 năm ngoài trời, chống nước tốt. Giá 150.000-250.000đ/m²
Mica (Acrylic): Trong suốt, sang trọng, phù hợp văn phòng cao cấp. Giá 200.000-350.000đ/m²
Inox khắc laser: Bền vĩnh viễn, chống cháy. Giá 500.000-800.000đ/m²
Formex (Nhựa PVC cứng): Rẻ nhất, dùng trong nhà. Giá 80.000-120.000đ/m²
Mẹo: Với văn phòng cho thuê, dùng Formex để dễ thay đổi khi chuyển chỗ.

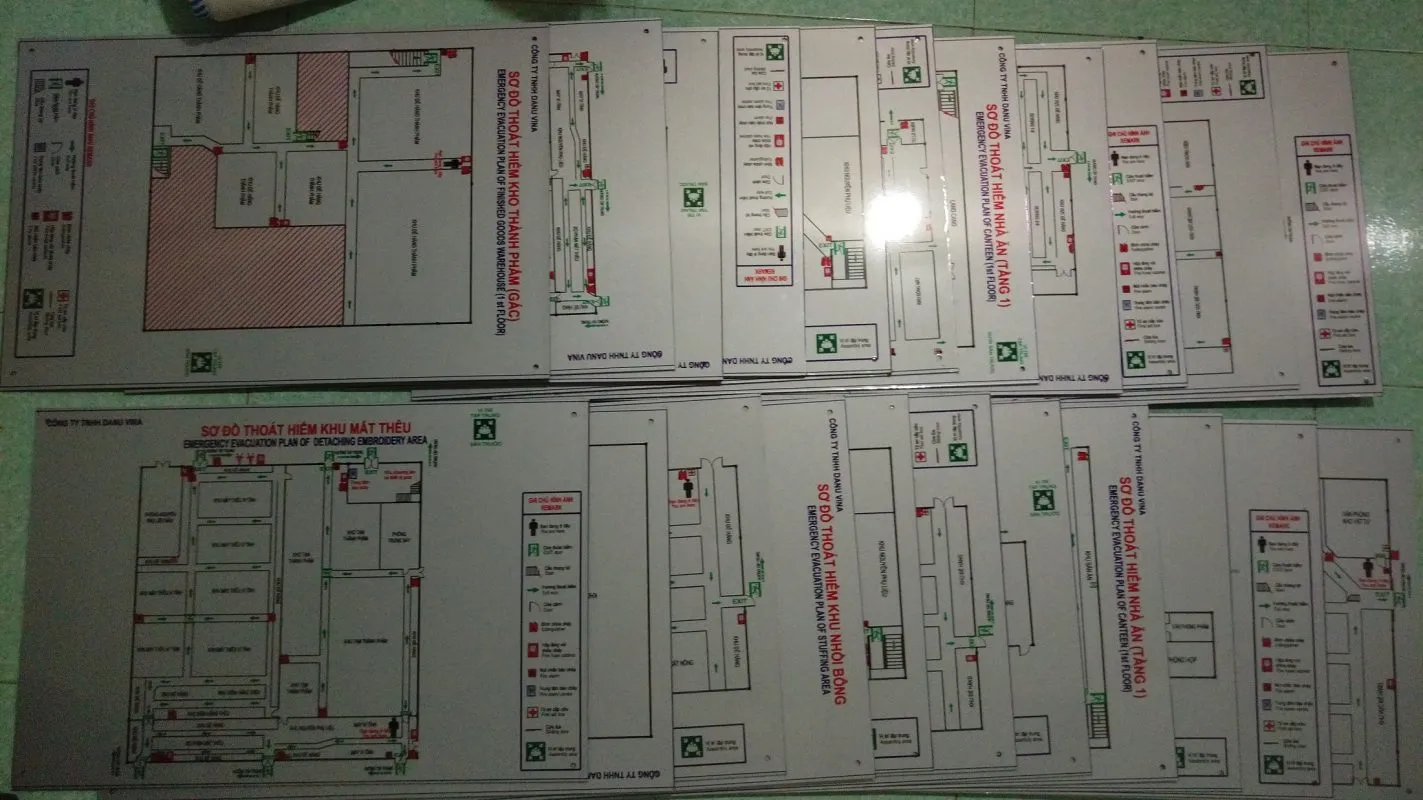

Sơ đồ thoát hiểm nhà xưởng sản xuất với quy mô lớn
Lỗi thường gặp khi tự vẽ
Quên đánh dấu vị trí hiện tại: PCCC sẽ yêu cầu làm lại
Mũi tên thoát hiểm mơ hồ: Phải rõ ràng từng bước: ra cửa → xuống cầu thang → ra sân
Tỷ lệ sai: Phòng 5x10m vẽ thành hình vuông → gây nhầm lẫn
Thiếu chú thích tiếng Việt: Một số nơi chỉ ghi “Exit” không đủ
Không cập nhật: Đã chuyển bình cháy nhưng sơ đồ chưa sửa
Khi nào cần thuê đơn vị chuyên nghiệp
Tự vẽ bằng phần mềm vẽ sơ đồ thoát hiểm miễn phí phù hợp văn phòng nhỏ, yêu cầu đơn giản. Nhưng với trung tâm thương mại, bệnh viện, nhà xưởng trên 500m², bạn nên thuê đơn vị có kinh nghiệm để đảm bảo tuân thủ TCVN 7336:2016 về PCCC. Họ sẽ khảo sát, vẽ CAD chuẩn, in ấn và lắp đặt trọn gói, tránh sai sót dẫn đến phạt hoặc nguy hiểm khi sự cố xảy ra.
