Trong kỷ nguyên vạn vật kết nối, mạch điều khiển wifi relay esp8266 v12 đã trở thành một thành phần không thể thiếu đối với các kỹ sư điện tử và những người đam mê nhà thông minh (Smart Home). Với sự kết hợp hoàn hảo giữa khả năng xử lý của chip ESP8266 và độ bền bỉ của hệ thống Relay cơ học, bo mạch này mang đến giải pháp điều khiển thiết bị điện từ xa thông qua mạng không dây một cách tin cậy và hiệu quả. Bài viết này, Thành Tín Computer sẽ đi sâu vào phân tích cấu tạo, tính năng và hướng dẫn triển khai thực tế cho dòng mạch ưu việt này.
Kiến trúc phần cứng của mạch điều khiển wifi relay ESP8266 V12
Khác với các dòng module WiFi giá rẻ trên thị trường, mạch điều khiển wifi relay esp8266 v12 được xây dựng trên nền tảng PCB 4 lớp (4-layer board). Việc sử dụng PCB 4 lớp không chỉ giúp tối ưu hóa kích thước mà còn tăng cường khả năng chống nhiễu điện từ (EMI) – một yếu tố cực kỳ quan trọng khi điều khiển các tải cảm như motor hoặc đèn LED công suất lớn vốn thường gây ra nhiễu ngược dòng.
Trái tim của bo mạch là module ESP-12F (dựa trên chip ESP8266), nổi tiếng với khả năng kết nối WiFi ổn định và bộ nhớ Flash dồi dào để lưu trữ các chương trình phức tạp. Theo kinh nghiệm của đội ngũ kỹ thuật tại Thành Tín Computer, việc tích hợp sẵn module lên board giúp giảm thiểu các lỗi tiếp xúc lỏng lẻo thường gặp khi sử dụng các module rời ghép nối với Arduino.
Hệ thống bảo vệ đa tầng đạt tiêu chuẩn công nghiệp
Một trong những điểm giá trị nhất giúp mạch điều khiển wifi relay esp8266 v12 vượt trội so với các đối thủ là hệ thống bảo vệ linh kiện nghiêm ngặt.
Bảo vệ quá áp và chống xung nhiễu TVS
Mạch được trang bị diode TVS (Transient Voltage Suppressor). Đây là linh kiện bảo vệ chuyên dụng giúp dập tắt các xung điện áp cao đột ngột (như sét đánh gián tiếp hoặc xung từ lưới điện). Khi điện áp đầu vào vượt ngưỡng an toàn (thường là 33V), mạch bảo vệ sẽ tự động kích hoạt để bảo vệ các linh kiện nhạy cảm bên trong. Điều này đặc biệt quan trọng nếu bạn sử dụng nguồn điện từ các adapter không ổn định hoặc trong môi trường công nghiệp.
Cách ly quang học (Optocoupler) an toàn tuyệt đối
Để bảo vệ chip ESP8266 khỏi những rủi ro từ phía dòng điện cao áp AC, nhà sản xuất đã tích hợp bộ cách ly quang (Optocoupler). Tín hiệu điều khiển từ ESP8266 sẽ được truyền qua ánh sáng bên trong linh kiện này để kích đóng ngắt Relay. Sự tách biệt hoàn toàn về mặt vật lý giữa phần điều khiển (DC thấp áp) và phần tải (AC cao áp) giúp tránh tình trạng cháy nổ lan truyền khi có sự cố chập điện ở thiết bị ngoại vi.
Mạch điều khiển wifi relay ESP8266 V12Sơ đồ khối chức năng và các module bảo vệ tích hợp trên bo mạch
Thông số kỹ thuật chi tiết mạch điều khiển wifi relay ESP8266 V12
Việc nắm rõ thông số kỹ thuật là bước tiên quyết để đảm bảo thiết bị hoạt động bền bỉ, tránh quá tải gây hư hỏng phần cứng. Dưới đây là bảng thông số chính xác được cập nhật cho phiên bản năm 2026:
- Vi điều khiển: ESP8266 (Module ESP-12F).
- Điện áp hoạt động (Input): 7V – 30V DC (Dải điện áp rộng giúp tương thích tốt với adapter 9V, 12V, 24V).
- Điện áp bảo vệ: Tự đóng ngắt khi quá 33V DC nhờ diode TVS.
- Thông số Relay: 220V/10A (AC) hoặc 30V/10A (DC).
- Kiểu tiếp điểm: Một tiếp điểm thường đóng (NC), một tiếp điểm thường hở (NO).
- Cơ chế an toàn: Thiết kế PCB dạng “anti-climb” (đục rãnh cách ly chân Relay) để tăng cường khoảng cách phóng điện.
- Kích thước vật lý: 65mm x 40mm x 20mm.
Hướng dẫn đấu nối và chuẩn bị phần cứng thực tế
Trước khi tiến hành lắp đặt mạch điều khiển wifi relay esp8266 v12, bạn cần chuẩn bị đầy đủ các công cụ hỗ trợ để đảm bảo an toàn điện. Chuyên gia của chúng tôi khuyên bạn nên sử dụng thêm cầu chì bảo vệ cho phần tải AC.
Bước 1: Kết nối nguồn nuôi cho mạch
Sử dụng nguồn DC từ 7V đến 30V cấp vào terminal đầu vào. Lưu ý kiểm tra đúng cực tính (+/-) để tránh làm hỏng mạch bảo vệ quá dòng. Nhờ dải điện áp rộng, bạn có thể tận dụng các bộ nguồn tổ ong 12V hoặc 24V phổ biến trong tủ điện công nghiệp.
Bước 2: Đấu nối thiết bị cần điều khiển (Tải)
Relay trên mạch đóng vai trò như một công tắc điện tử.
- Nếu bạn muốn thiết bị mặc định TẮT và chỉ BẬT khi có lệnh: Dùng cổng COM và NO.
- Nếu bạn muốn thiết bị mặc định BẬT và chỉ TẮT khi có lệnh: Dùng cổng COM và NC.
⚠️ CẢNH BÁO RỦI RO: Khi thao tác với điện lưới 220V, tuyệt đối không chạm tay vào các terminal khi mạch đang có điện. Hãy chắc chắn rằng bạn đã ngắt cầu dao tổng trước khi thực hiện đấu nối. Nếu bạn không có chuyên môn về điện tiêu dùng, hãy yêu cầu sự hỗ trợ từ thợ điện chuyên nghiệp để tránh nguy cơ giật điện hoặc hỏa hoạn.
Sơ đồ chân pinout và các cổng giao tiếp trên mạch ESP8266 Relay V12Sơ đồ chi tiết các chân GPIO và cổng kết nối ngoại vi
Quy trình nạp Firmware cho mạch điều khiển wifi relay ESP8266 V12
Để mạch điều khiển wifi relay esp8266 v12 có thể hoạt động theo ý muốn, bạn cần nạp chương trình (firmware) vào chip xử lý. Bo mạch này hỗ trợ nạp chương trình qua giao tiếp nối tiếp (Serial) UART.
Yêu cầu thiết bị bổ trợ:
Bạn cần một mạch chuyển đổi USB-to-TTL (như CP2102 hoặc FT232RL) để kết nối từ máy tính vào header trên board.
- Kết nối: TX (USB-to-TTL) -> RX (Relay board); RX (USB-to-TTL) -> TX (Relay board); GND chung.
- Để đưa ESP8266 vào chế độ Flash: Nối chân GPIO0 xuống GND trước khi cấp nguồn.

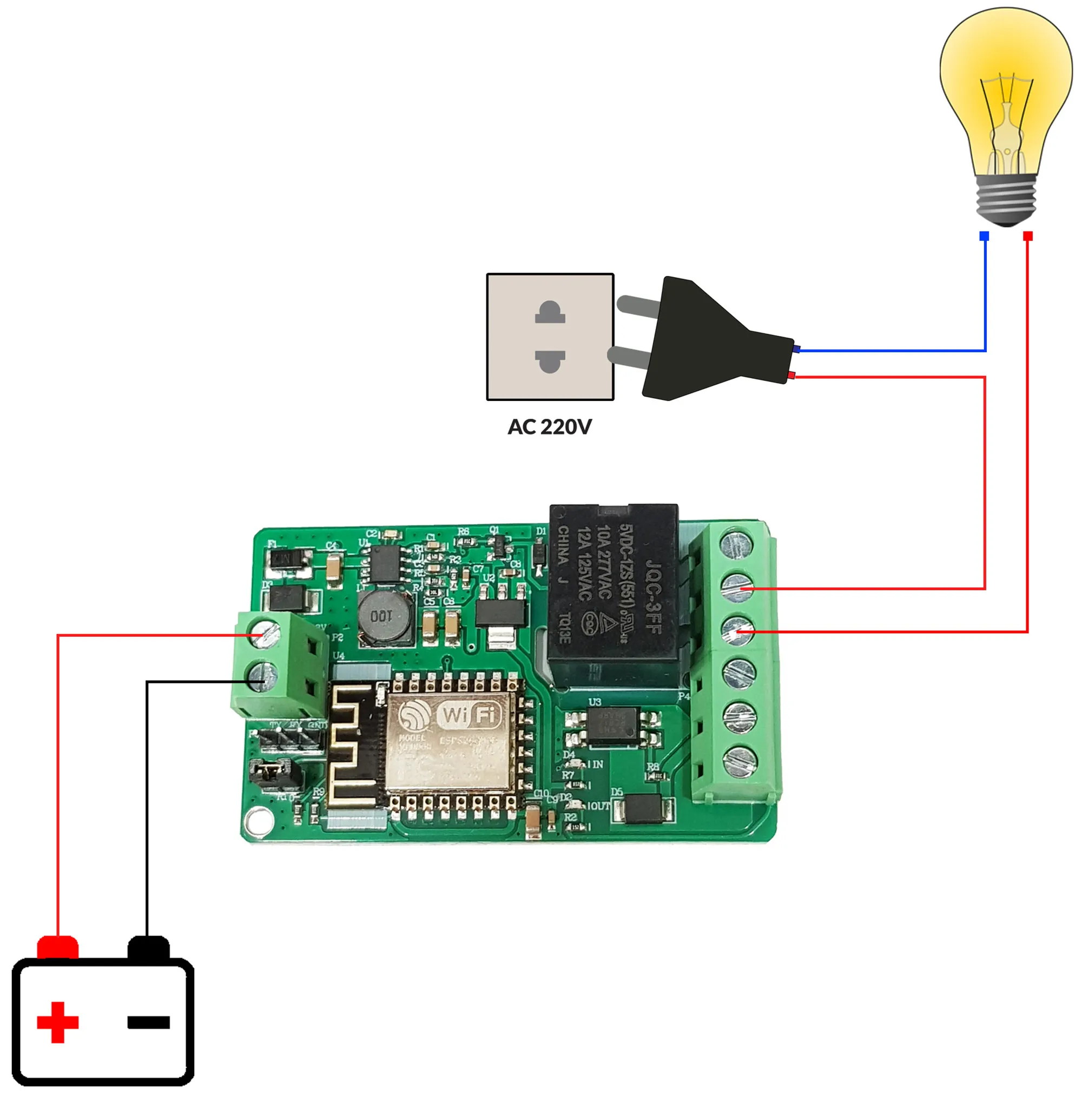

Hướng dẫn kết nối mạch điều khiển wifi relay ESP8266 V12 với bộ nạp USB-to-TTLHướng dẫn chi tiết chân nạp chương trình để nạp code từ máy tính
Sử dụng Arduino IDE để lập trình
Trong môi trường Arduino IDE, bạn chọn board “Generic ESP8266 Module”. Đối với các ứng dụng điều khiển qua WiFi đơn giản, bạn có thể sử dụng giao thức HTTP (chế độ TCP Client) để bật/tắt relay qua trình duyệt web trên điện thoại.
Tối ưu hóa với ESPHome và Tasmota trong năm 2026
Nếu bạn muốn tích hợp mạch điều khiển wifi relay esp8266 v12 vào hệ thống Home Assistant, việc sử dụng ESPHome là lựa chọn tối ưu nhất. ESPHome cho phép cấu hình thiết bị qua file YAML đơn giản mà không cần viết code C++. Trong khi đó, Tasmota phù hợp cho những ai muốn giao diện điều khiển web có sẵn ngay khi nạp firmware.
Ứng dụng thực tế trong đời sống và sản xuất
Nhờ tính linh hoạt và độ bền cao, mạch điều khiển wifi relay esp8266 v12 được ứng dụng rộng rãi trong nhiều kịch bản khác nhau:
- Hệ thống tưới cây tự động: Kết hợp với cảm biến độ ẩm đất để kích hoạt máy bơm khi đất khô, điều khiển hoàn toàn qua smartphone từ bất kỳ đâu có internet.
- Quản lý chiếu sáng nhà thông minh: Lắp đặt phía sau công tắc cơ để chuyển đổi đèn bình thường thành đèn thông minh, hẹn giờ tắt/mở theo lịch trình sinh hoạt.
- Reset thiết bị mạng: Sử dụng để tự động ngắt/mở nguồn các router hoặc switch khi gặp sự cố không có internet (watchdog timer).
- Điều khiển cửa cuốn/cổng tự động: Kết hợp với giao thức bảo mật để đóng/mở cổng từ xa một cách an toàn.

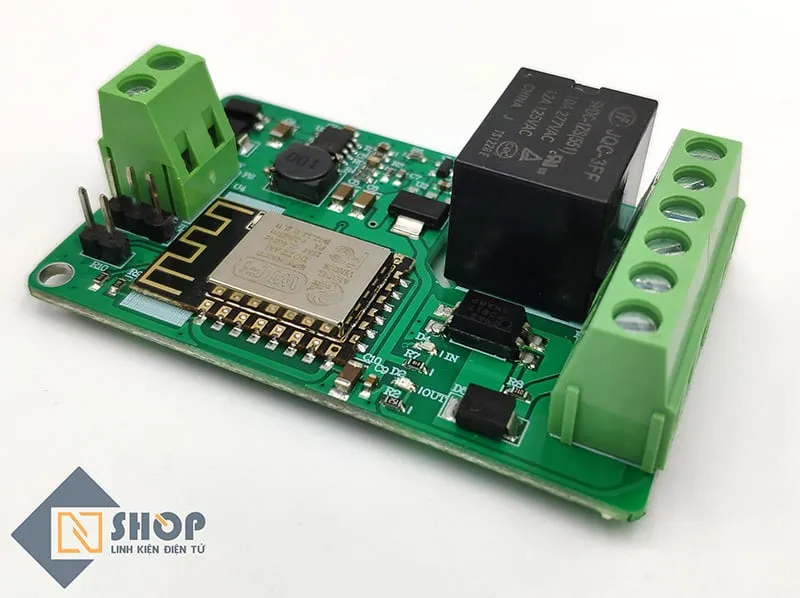

Mặt trước của mạch điều khiển wifi relay ESP8266 V12 với Relay 10A chất lượng caoCận cảnh lớp linh kiện mặt trên của bo mạch
Phân tích ưu điểm và một số lưu ý khi sử dụng
Theo dữ liệu kỹ thuật từ Thành Tín Computer, việc sử dụng mạch điều khiển wifi relay esp8266 v12 mang lại hiệu quả kinh tế cao hơn 40% so với việc mua lẻ từng module (ESP8266 + Arduino Nano + Relay module) để lắp ghép. Thiết kế tất cả trong một (All-in-one) giúp hệ thống gọn gàng, giảm thiểu điện năng tiêu thụ và tăng tuổi thọ linh kiện.
Tuy nhiên, bạn cần lưu ý:
- Nhiệt độ hoạt động: Dù có tản nhiệt tốt, nếu lắp trong hộp kín với tải dòng cao 10A lâu dài, bạn nên bổ sung lỗ thông hơi.
- WiFi Signal: Module ESP-12F có anten PCB. Nếu đặt trong tủ điện kim loại, sóng WiFi sẽ bị suy giảm nghiêm trọng. Trong trường hợp này, bạn nên sử dụng anten mở rộng hoặc đặt mạch gần bộ phát WiFi hơn.

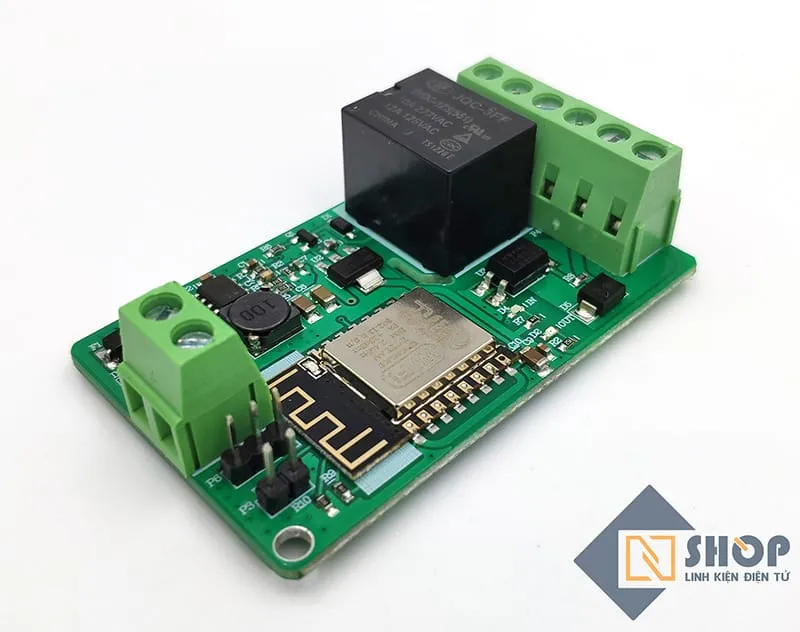

Góc nhìn chi tiết module ESP-12F tích hợp trên bo mạchModule WiFi ESP-12F đảm bảo kết nối ổn định trong phạm vi rộng
Khắc phục lỗi thường gặp (Troubleshooting)
Trong quá trình sử dụng mạch điều khiển wifi relay esp8266 v12, người dùng có thể gặp một số vấn đề kỹ thuật. Dưới đây là cách xử lý từ chuyên gia:
- Lỗi không nạp được code: Kiểm tra lại chân GPIO0 đã được kéo xuống GND chưa. Đảm bảo tốc độ Baud (Baudrate) trong phần mềm nạp là 115200. Kiểm tra cáp USB-to-TTL có đủ dòng cung cấp không.
- Mạch hoạt động nhưng Relay không nhảy: Kiểm tra nguồn cấp DC. Relay cần một dòng điện nhất định để kích từ trường, nếu nguồn cấp quá yếu (dưới 500mA), chip ESP vẫn chạy nhưng Relay không thể đóng.
- Mất kết nối WiFi thường xuyên: Đây là lỗi phổ biến do nhiễu từ tải AC. Hãy thử lắp thêm tụ chống nhiễu (Snubber circuit) song song với tiếp điểm Relay nếu bạn đang điều khiển motor hoặc máy nén lạnh.

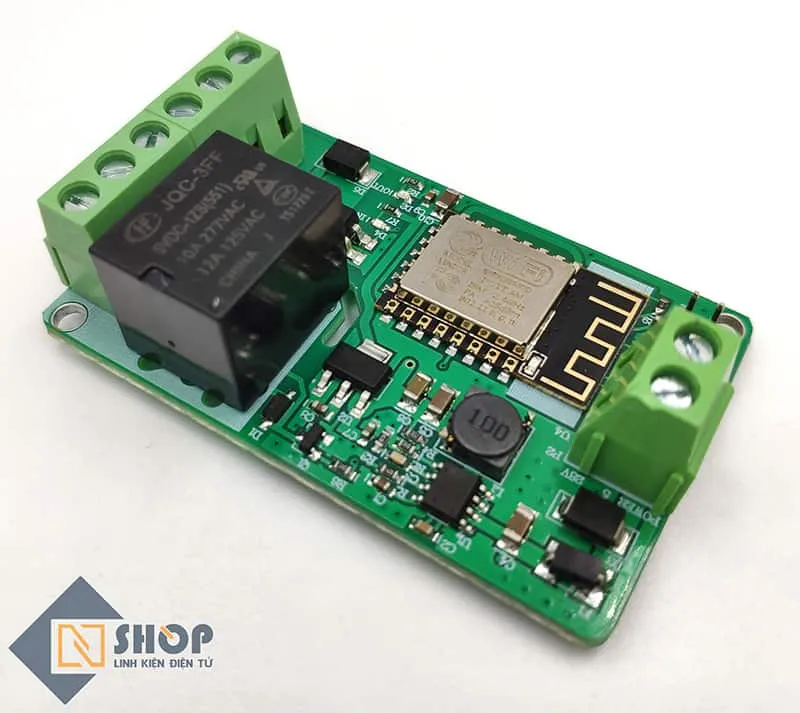

Cận cảnh các terminal kết nối điện áp cao trên mạch relayTerminal vít chắc chắn hỗ trợ các loại dây dẫn điện tiêu chuẩn
Tại sao nên chọn linh kiện tại suamaytinthanhtin.com?
Với hơn 10 năm kinh nghiệm trong lĩnh vực phần cứng máy tính và giải pháp mạng, Thành Tín Computer không chỉ cung cấp sản phẩm mà còn mang đến sự an tâm tuyệt đối. Mỗi sản phẩm mạch điều khiển wifi relay esp8266 v12 trước khi đến tay khách hàng đều trải qua quy trình kiểm tra nghiêm ngặt về khả năng đóng ngắt và độ ổn định của module WiFi.
Chúng tôi hiểu rằng, trong lĩnh vực IoT, một linh kiện kém chất lượng có thể gây ra hỏng hóc cho cả hệ thống trị giá hàng triệu đồng. Vì vậy, sự minh bạch về thông số và hỗ trợ kỹ thuật tận tâm là tôn chỉ hoạt động của chúng tôi. Nếu bạn gặp khó khăn trong việc nạp chương trình hoặc thiết kế sơ đồ đấu nối, đội ngũ của Thành Tín luôn sẵn sàng hỗ trợ trực tuyến 24/7.

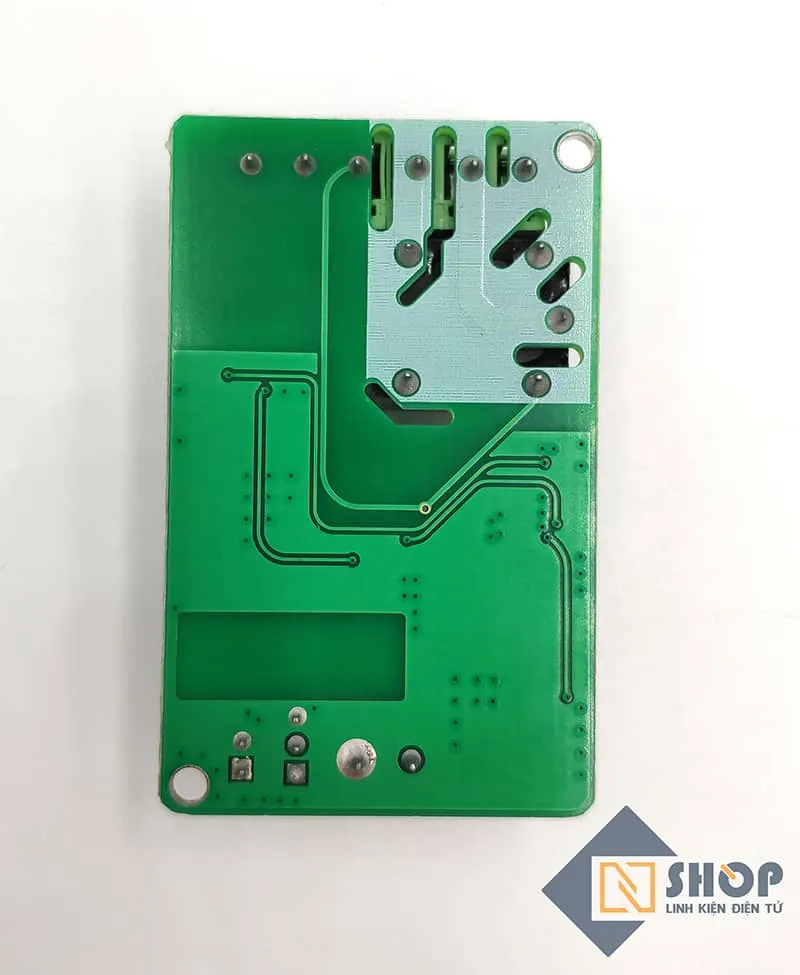

Mặt sau PCB 4 lớp đảm bảo tản nhiệt và ổn định tín hiệuMặt dưới của PCB với đường mạch đi tinh xảo, chống nhiễu tốt
Dù bạn là một kỹ sư chuyên nghiệp đang tìm kiếm giải pháp tin cậy cho dự án công nghiệp, hay một người mới bắt đầu tìm hiểu về thế giới Smart Home đầy thú vị, mạch điều khiển wifi relay esp8266 v12 vẫn là một sự lựa chọn không thể bỏ qua. Sự an toàn, tính ổn định và khả năng tùy biến vô hạn chính là những giá trị cốt lõi mà bo mạch này mang lại. Hãy bắt đầu dự án sáng tạo của bạn ngay hôm nay cùng với nền tảng phần cứng vững chắc nhất từ mạch điều khiển wifi relay esp8266 v12.
