Cấu tạo bộ nguồn máy tính là kiến thức nền tảng mà mọi người tự build PC cần nắm vững. Hiểu rõ từng thành phần bên trong PSU giúp bạn chẩn đoán lỗi chính xác, chọn nguồn phù hợp, và tránh những sai lầm gây hỏng linh kiện đắt tiền.
Vai trò của PSU trong hệ thống PC
Power Supply Unit đóng vai trò như “trạm biến áp” thu nhỏ trong case máy tính. Nhiệm vụ chính là chuyển đổi điện AC 220V từ ổ cắm thành các rail DC ổn định (+3.3V, +5V, +12V) để cấp cho mainboard, CPU, GPU và thiết bị lưu trữ.
Theo kinh nghiệm thực tế, 70% trường hợp máy tính tự restart hoặc tắt đột ngột khi chơi game đều xuất phát từ nguồn yếu hoặc hỏng capacitor. Đây là lý do tại sao việc hiểu cấu tạo bên trong PSU lại quan trọng.

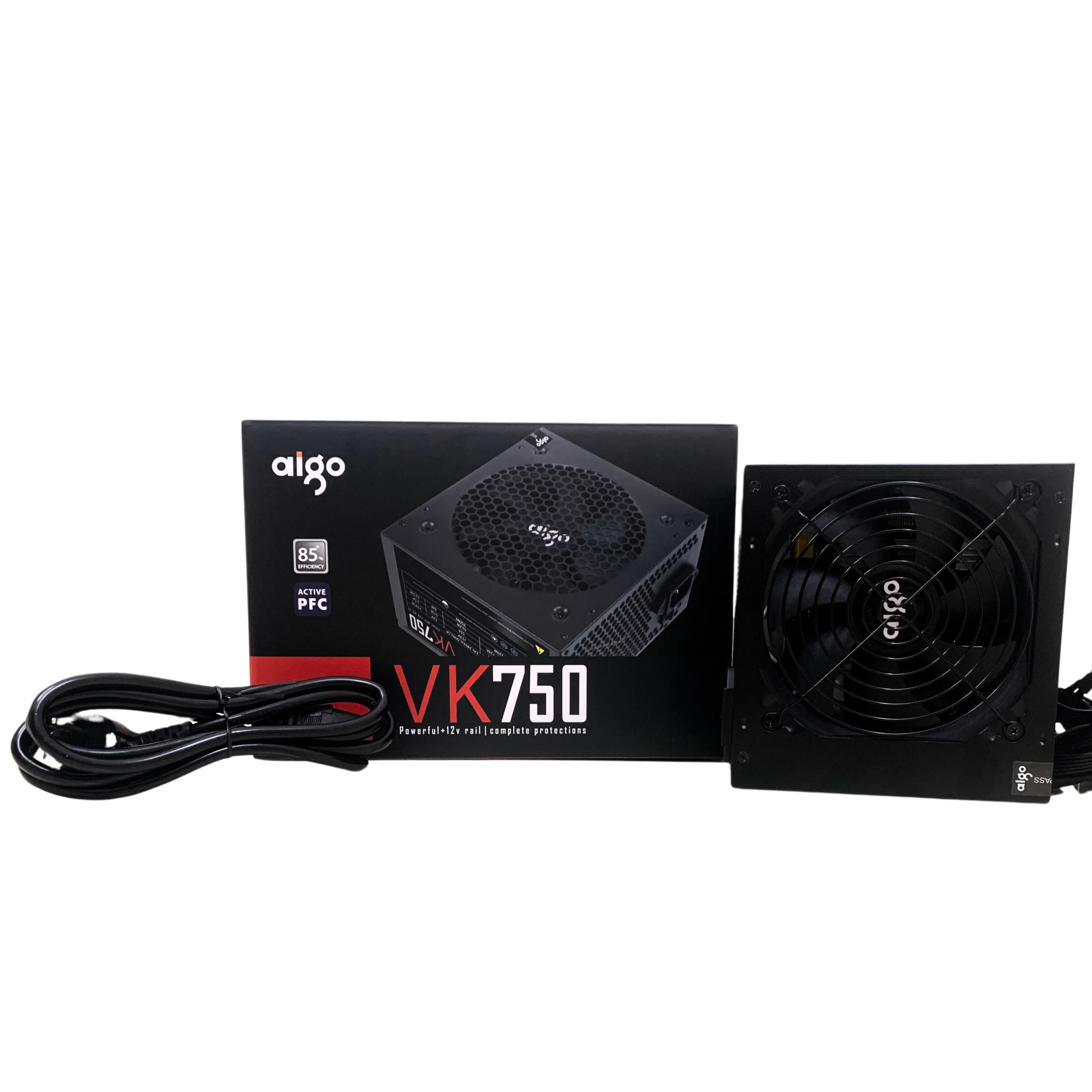

Bộ nguồn máy tính Aigo VK750 với thiết kế tản nhiệt tối ưu
Phân tích từng thành phần bên trong PSU
Mạch lọc đầu vào (EMI Filter)
Bộ lọc nhiễu điện từ nằm ngay sau cổng cắm điện, gồm các cuộn cảm và tụ điện X/Y. Chức năng:
- Chặn nhiễu tần số cao từ lưới điện
- Ngăn nhiễu từ PSU phát ra ngoài (quan trọng với chuẩn CE/FCC)
- Bảo vệ mạch chỉnh lưu phía sau
⚠️ Cảnh báo: Tụ X capacitor vẫn giữ điện sau khi rút nguồn. Không tháo PSU trong vòng 5 phút sau khi ngắt điện.
Cầu chỉnh lưu và tụ lọc sơ cấp
Cầu diode (bridge rectifier) chuyển AC thành DC nhấp nhô, sau đó tụ điện hóa lớn (thường 400V 330-470µF) làm phẳng dạng sóng. Đây là linh kiện dễ hỏng nhất trong PSU cũ:
Dấu hiệu tụ phồng/hỏng:
- Tiếng kêu “ziiiii” khi bật máy
- Mùi khét đặc trưng
- Vỏ tụ phồng lên hoặc chảy dịch
→ Nếu gặp triệu chứng này, ngừng sử dụng ngay và mang đến trung tâm sửa chữa. Tụ nổ có thể làm cháy toàn bộ mainboard.
Mạch PFC (Power Factor Correction)
Nguồn hiện đại đều tích hợp PFC, chia làm 2 loại:
Passive PFC: Dùng cuộn cảm lớn, hiệu suất ~70-75%, giá rẻ
Active PFC: Mạch điều khiển IC chuyên dụng, hiệu suất >90%, ổn định hơn
Theo kinh nghiệm, Active PFC giúp giảm 15-20% hóa đơn tiền điện với PC chạy 8h/ngày so với Passive PFC.

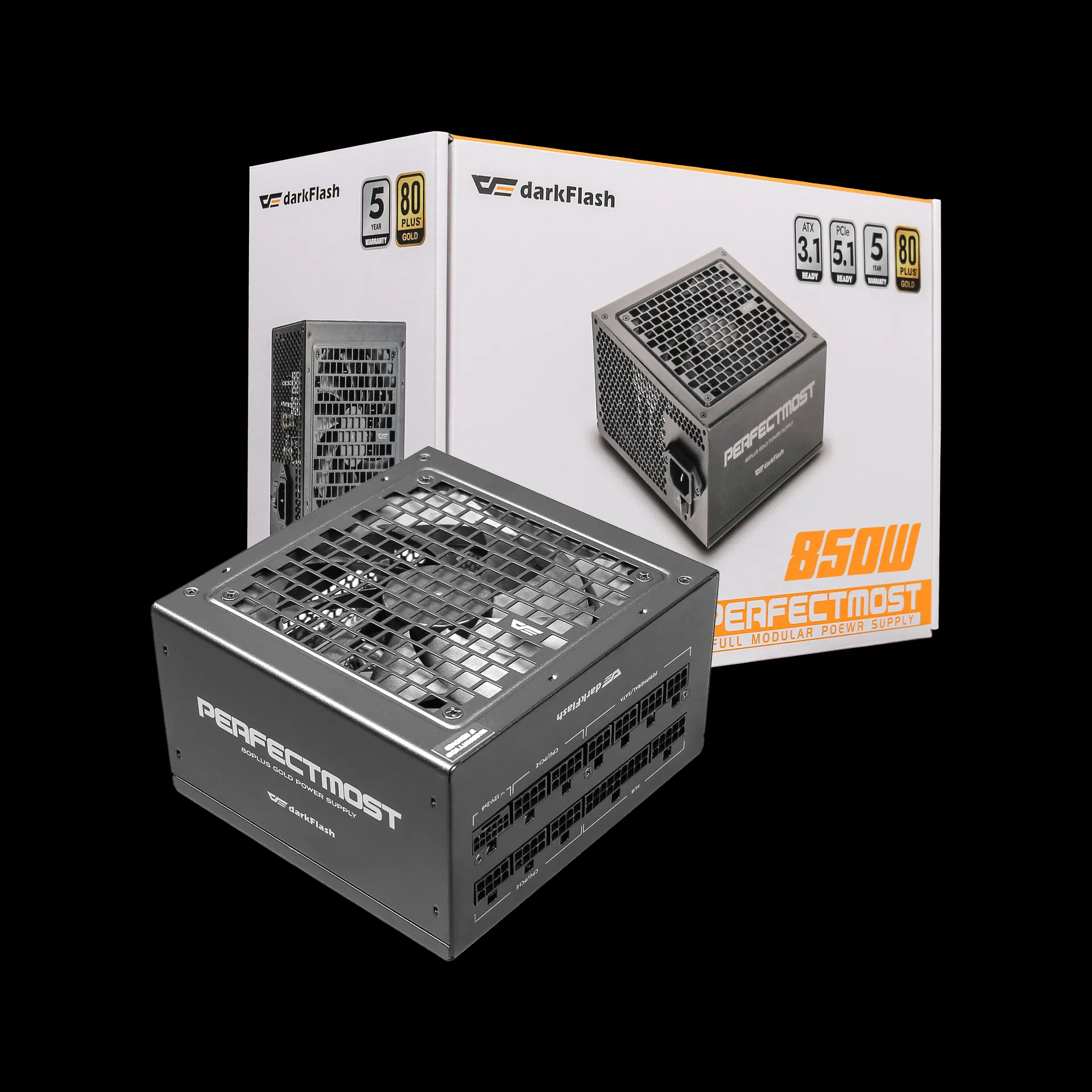

Cấu trúc bên trong nguồn darkFlash PMT850 với mạch PFC chủ động
Bộ chuyển đổi DC-DC (Switching Stage)
Trái tim của PSU, gồm:
- Transformer xung: Biến đổi điện áp ở tần số 50-100kHz
- MOSFET công suất: Đóng ngắt dòng điện với tốc độ cao
- IC điều khiển PWM: Điều chỉnh duty cycle để ổn áp
Thiết kế topology phổ biến:
- Forward converter: Nguồn <500W
- Half-bridge: 500-750W
- Full-bridge/LLC resonant: >750W, hiệu suất cao nhất
Mạch chỉnh lưu thứ cấp và lọc đầu ra
Sau transformer, điện áp AC tần số cao được chỉnh lưu bằng:
- Schottky diode (nguồn cũ): Tổn hao nhiệt cao
- Synchronous rectification (nguồn mới): Dùng MOSFET, hiệu suất tốt hơn 5-8%
Tụ điện hóa và cuộn cảm đầu ra lọc gợn sóng, đảm bảo DC thuần túy. Chất lượng tụ ở đây quyết định độ ổn định điện áp khi tải thay đổi đột ngột (ví dụ GPU boost).
Hệ thống bảo vệ (Protection Circuits)
PSU chất lượng phải có đầy đủ:
- OVP (Over Voltage Protection): Ngắt khi vượt +15% điện áp định mức
- UVP (Under Voltage Protection): Ngắt khi điện áp quá thấp
- OCP (Over Current Protection): Bảo vệ từng rail +12V
- OPP (Over Power Protection): Ngắt khi tổng công suất vượt 120-150% định mức
- SCP (Short Circuit Protection): Phát hiện chập trong <1ms
- OTP (Over Temperature Protection): Ngắt khi nhiệt độ >80-90°C

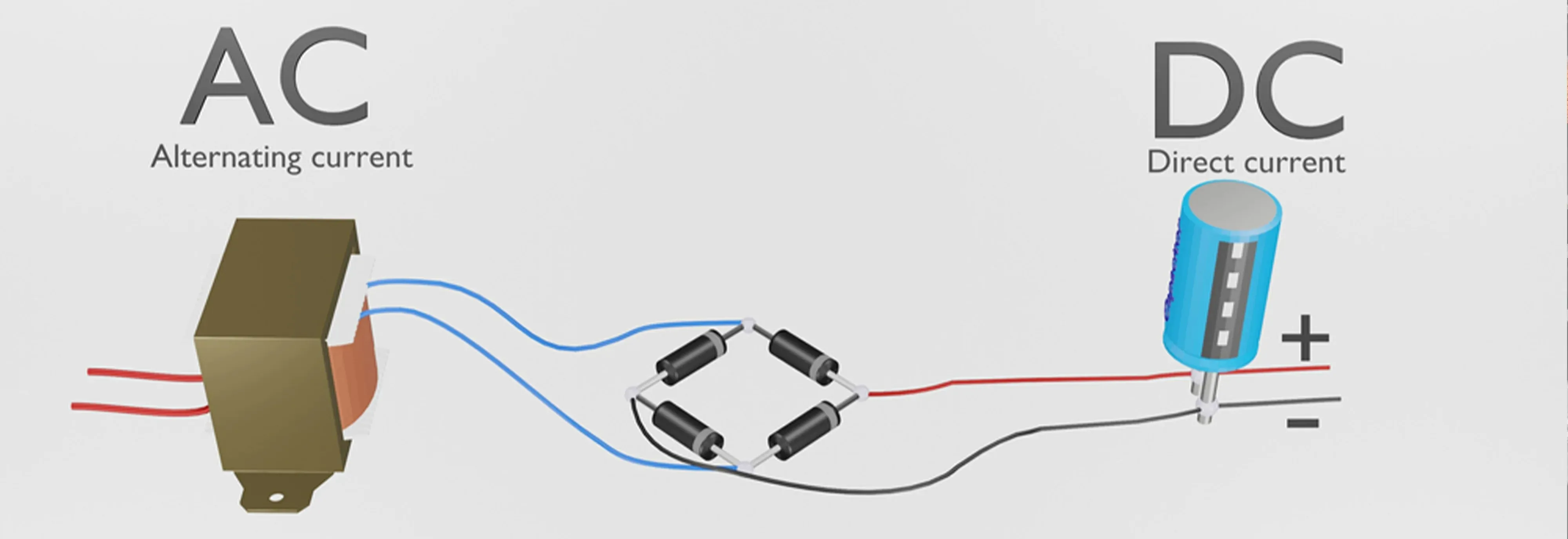

Sơ đồ nguyên lý hoạt động của bộ nguồn máy tính từ đầu vào đến đầu ra
Hệ thống tản nhiệt và quạt
Thiết kế quạt
Hầu hết PSU dùng quạt 120mm hoặc 140mm với 3 kiểu bố trí:
- Top exhaust: Hút khí nóng từ trong PSU ra trên (phổ biến nhất)
- Bottom intake: Hút khí mát từ dưới case (cần lưới chắn bụi)
- Fanless: Không quạt, chỉ dùng với tải <50% công suất định mức
Chế độ quạt thông minh (0-RPM mode):
Quạt chỉ quay khi tải >40-50% hoặc nhiệt độ >40°C. Giúp giảm tiếng ồn nhưng cần lưu ý:
- Không dùng 0-RPM mode nếu case kín, thông gió kém
- Kiểm tra nhiệt độ PSU bằng phần mềm HWiNFO64
Tản nhiệt thụ động
Các MOSFET và diode công suất gắn lên tấm nhôm tản nhiệt lớn. Nguồn cao cấp dùng ống dẫn nhiệt (heatpipe) để truyền nhiệt hiệu quả hơn.
Cáp nguồn và chuẩn kết nối
Các loại cáp chính
24-pin ATX: Cấp nguồn cho mainboard (+3.3V, +5V, +12V, +5VSB)
4+4 pin EPS: Cấp nguồn CPU, có thể tách thành 4-pin cho board cũ
6+2 pin PCIe: Cấp nguồn GPU, mỗi cáp 150W
SATA: Cấp nguồn SSD/HDD, tối đa 54W/đầu
Molex 4-pin: Chuẩn cũ, dùng cho quạt case, LED strip
⚠️ Lỗi thường gặp: Dùng adapter Molex sang PCIe để cấp nguồn GPU → Nguy cơ cháy cao vì Molex chỉ chịu 11A/rail, trong khi GPU cần 12-15A.
Modular vs Non-modular
Non-modular: Cáp hàn cố định, rẻ nhưng khó quản lý dây
Semi-modular: Cáp 24-pin và EPS cố định, còn lại tháo được
Full modular: Tất cả cáp tháo được, dễ cable management
Theo kinh nghiệm, semi-modular là lựa chọn tối ưu về giá/hiệu quả với người dùng phổ thông.

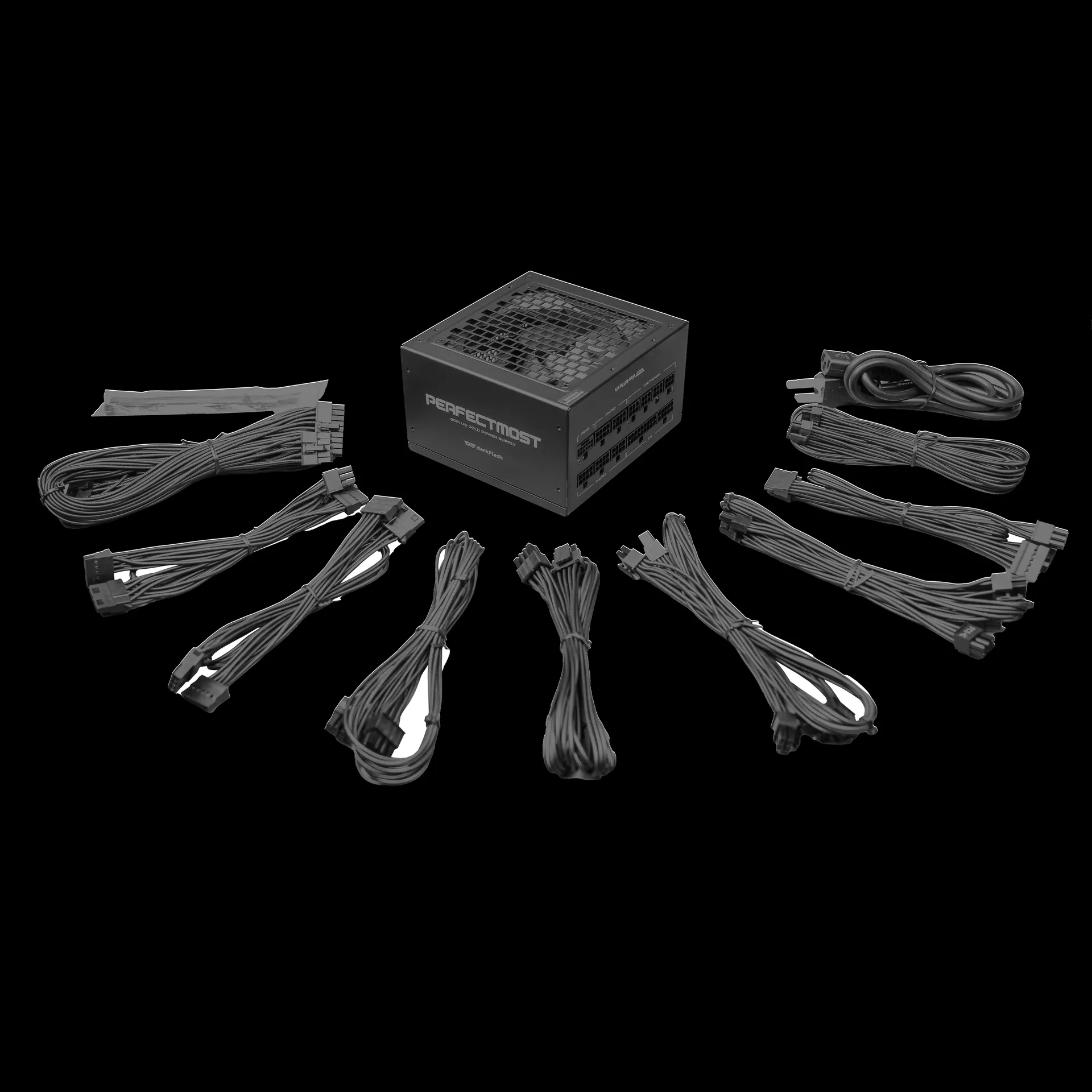

Hệ thống cáp nguồn modular của darkFlash PMT850 giúp tối ưu không gian case
Chứng nhận 80 PLUS và hiệu suất thực tế
Ý nghĩa các cấp chứng nhận
| Cấp | Hiệu suất 20% tải | 50% tải | 100% tải |
|---|---|---|---|
| 80 PLUS | 80% | 80% | 80% |
| Bronze | 82% | 85% | 82% |
| Silver | 85% | 88% | 85% |
| Gold | 87% | 90% | 87% |
| Platinum | 90% | 92% | 89% |
| Titanium | 92% | 94% | 90% |
Ví dụ thực tế: PC tiêu thụ 500W từ tường điện
- Nguồn Bronze (85%): Cung cấp 425W cho linh kiện, lãng phí 75W thành nhiệt
- Nguồn Gold (90%): Cung cấp 450W, lãng phí 50W
→ Chênh lệch 25W, chạy 8h/ngày = 6kWh/tháng = ~12.000đ tiết kiệm (giá điện 2.000đ/kWh).
Đo hiệu suất thực tế
Dùng thiết bị đo công suất (power meter) cắm giữa ổ cắm và PSU. So sánh:
- Công suất đo được ở tường (AC input)
- Công suất hiển thị trong phần mềm (DC output)
Nếu chênh lệch >15% so với chứng nhận 80 PLUS → Nguồn giả hoặc linh kiện kém chất lượng.
Chọn công suất nguồn phù hợp
Công thức tính toán
Công suất cần thiết = (TDP CPU + TDP GPU + 100W) × 1.3
Ví dụ:
- Intel i5-13600K: 125W
- RTX 4070: 200W
- Phụ kiện (RAM, SSD, quạt): 100W
- Tổng: 425W × 1.3 = 553W → Chọn nguồn 650W
Hệ số 1.3 đảm bảo:
- PSU hoạt động ở vùng hiệu suất cao nhất (50-70% tải)
- Dự phòng cho nâng cấp sau này
- Giảm nhiệt độ và tiếng ồn quạt
Lưu ý với GPU cao cấp
RTX 4080/4090 có hiện tượng power spike (đột biến công suất) lên 150-200% TDP trong vài millisecond. Nguồn yếu sẽ kích hoạt OPP và tắt máy đột ngột.
Khuyến nghị:
- RTX 4070 Ti: Nguồn 750W trở lên
- RTX 4080: Nguồn 850W
- RTX 4090: Nguồn 1000W (1200W nếu overclock)
Xử lý sự cố thường gặp
Máy không lên nguồn
Kiểm tra cơ bản:
- Công tắc I/O sau PSU đã bật chưa?
- Cáp nguồn cắm chặt vào PSU và ổ cắm?
- Dùng vật dẫn điện (tua vít) chạm 2 chân PS_ON và GND trên cổng 24-pin → Quạt PSU quay = nguồn OK, không quay = PSU hỏng
Nếu quạt PSU quay nhưng máy không boot:
- Kiểm tra cáp 24-pin và 4+4 pin EPS cắm chặt
- Thử rút tất cả linh kiện, chỉ để CPU + 1 thanh RAM → Nếu vẫn không lên = mainboard hoặc CPU lỗi
Máy tự restart khi chơi game
Nguyên nhân có thể:
- Nguồn yếu: Không đủ công suất cho GPU boost
- Tụ điện hỏng: Gợn sóng điện áp cao
- Quá nhiệt: OTP kích hoạt
Cách chẩn đoán:
- Dùng FurMark + Prime95 stress test đồng thời
- Theo dõi điện áp +12V trong HWiNFO64
- Nếu +12V dao động >±5% (11.4V – 12.6V) = nguồn yếu
- Nếu nhiệt độ PSU >80°C = cần vệ sinh hoặc thay quạt
→ Khi nào cần thợ: Nếu đã thử nguồn khác vẫn lỗi, hoặc ngửi thấy mùi khét từ PSU, đừng tự sửa. Mạch điện cao áp bên trong rất nguy hiểm.
Bảo dưỡng và kéo dài tuổi thọ
Vệ sinh định kỳ
Tần suất: 6 tháng/lần với môi trường bụi nhiều, 1 năm/lần với môi trường sạch
Quy trình:
- Tắt máy, rút dây nguồn, chờ 10 phút
- Tháo 4 vít sau PSU (một số model có seal bảo hành)
- Dùng máy thổi hoặc bình khí nén xịt bụi
- Lau quạt bằng khăn ẩm, tra dầu bôi trơn vào trục quạt (nếu quạt kêu)
- Kiểm tra tụ điện có phồng không
⚠️ Không dùng máy hút bụi (tĩnh điện) hoặc nước rửa trực tiếp.
Sử dụng đúng cách
- Đặt case ở nơi thoáng mát, tránh ánh nắng trực tiếp
- Dùng ổ cắm có chống sét (surge protector)
- Không bật/tắt máy liên tục trong thời gian ngắn
- Tắt nguồn bằng nút shutdown, không rút dây đột ngột
Nguồn chất lượng tốt có tuổi thọ 5-7 năm với sử dụng 8h/ngày. Sau thời gian này, capacitor bắt đầu suy giảm dung lượng, nên thay mới để đảm bảo an toàn.
Nắm vững cấu tạo bộ nguồn máy tính giúp bạn tự tin hơn khi build PC, chẩn đoán lỗi chính xác, và tránh những sai lầm tốn kém. Khi mua nguồn mới, ưu tiên thương hiệu uy tín với chứng nhận 80 PLUS Gold trở lên và bảo hành từ 5 năm.
